Umbau einer SD 45 von AZL:

Die SD-45 von AZL ist die erste Spur Z Lok, die bereits vom Hersteller für den Einbau eines Digitaldecoder vorbereitetd ist. Die Red Rock Railroad Werkstatt hat getestet, was das Prädikat "DCC ready" bedeuted:

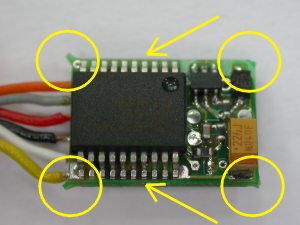

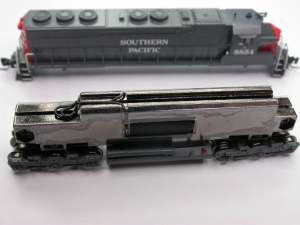

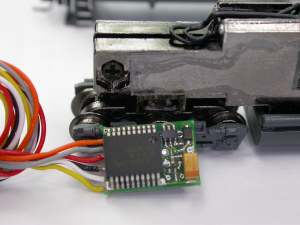

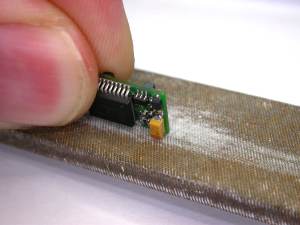

Nach dem Abheben des Gehäuses ist die Ausfräsung für den Decoder im Fahrwerk bereits augenfällig. Der Uhlenbrock 73500 ist im Augenblick der einzige dem Autor bekannte DCC Decoder, der klein genug für diese Lok ist. Dennoch ist ein wenig Nacharbeit nötig, um den Dekoder unter die Haube zu bringen. Mit einer Feile müssen die Ecken der Leiterplatte abgerundet und die Längsseiten ein ganz wenig geschwächt werden. Bitte ganz vorsichtig feilen und immer wieder probieren, ob sich die Haube leicht auf- und abziehen läßt.

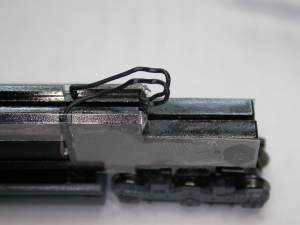

Nun werden die zwei Kabel vom Chassis zum Motor herausgezogen und so durchgezwickt, daß die 4 Enden in etwa die gleiche Position zum späteren Dekoder haben.

Das originale rote und schwarze Kabel des Dekoders müssen vom Dekoder abgelötet werden und anstelle dessen werden die zwei vom Chassis abgehenden Enden angelötet. Ein kleiner Lötkolber mit Bleistiftspitze empfielt sich außerordentlich für diese Arbeiten! Danach werden das orangene und graue Kabel am Dekoder gegen die zum Motor führenden Kabel ersetzt. Es ist darauf zu achten, daß ehemals schwarzes und graues Kabel auf der einen und ehemals roter und orangener Anschluß auf der anderen Seite liegen. Sonst könnte die Lokomotive in die falsche Richtung fahren könnte, was aber bei der Programmierung wieder ausgeglichen werden kann.

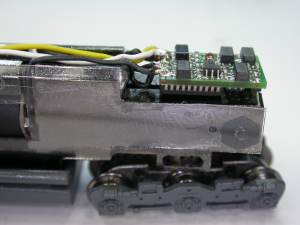

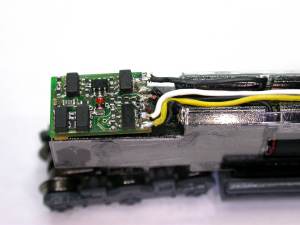

So sieht der fertige Einbau aus. Das gelbe und weiße Kabel ist noch original vom Dekoder übernommen. Sie sollen später für eine SMD LED Beleuchtung verwendet werden. Jetzt ist der Zeitpunkt gekommen, die Dekoderfunktionen zu überprüfen und nach erfolgreichem Abschluß die Lok wieder zum Einsatz freizugeben.

Der "kleine" Uhlenbrock Dekoder harmoniert sehr gut mit dieser Lokomotive, die Langsamfahreigenschaften können als excellent bezeichnet werden.
