Ein Dekoder für zwei Motoren

Hier eine F7 ABA Einheit der Union Pacific Railroad (Märklin). In der linken A Unit befindet sich ein Digitrax DN142 Dekoder. Diese Lok ist zum Dummy gemacht worden. Original war die B Unit ein Dummy. Die linke A Unit ist im Normalfall vorne. Die motorisierten Loks sind mit Bleigewichten beschwert für bessere Zugkraft. Als Kabel sind in diesem Umbau noch Kupferlackdrähte verwendet. Bei späteren Umbauten kommt feinstes Litzenkabel zur Anwendung. Trotz der vielen Kupferlackdräthe schafft diese Lok den mittleren Märklin Radius; Industriekreis geht aber nicht mehr.

Der Digitrax Dekoder hat 4 Funktionsausgänge, hiermit wird das Fahrlicht (untere Lampe der Lok) und das Warnlicht (Strobe Ligth, obere Lampe) unabhängig voneinander geschaltet. Das Strobe Light wird mit einer weißen LED befeuert, echt grell! Die LED ist flach gefeilt und an das Gehäuse geklebt. Mit UHU ist eine Verbindung zum Lichtleiter des oberen Loklichts gelegt. Das Fahrlicht funzelt mit dem Originallämpchen.

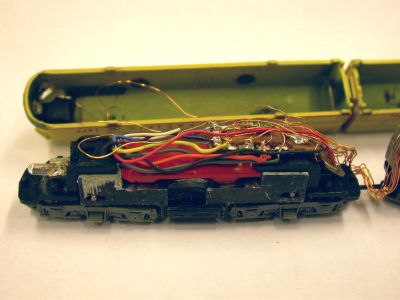

Hier noch mal ein etwas nährerer Blick auf die dekodierte Lok, die Kabel des Dekoders sind auf einer alten Platine an die Lackdrähte gelötet. Der Body der Lok mußte ein wenig aufgefräst werden um den Dekoder aufzunehmen.
